台湾 CD无感电容产品型号
来自宝岛台湾 |
MPA系列 无感电容 |
 |
一、特点与用途：
1.采用聚丙烯薄膜作介质，用特制电极将圆柱形芯子内部连接成串联结构，芯子外包裹塑料胶带，两端用阻燃环氧树脂封装而成。
2.具有自感小、等效串联电阻低、损耗小、绝缘电阻高、频率特性好和能经受高电压、大电流冲击等特性。
3.主要用在高电压、大电流和高脉冲电路中，如缓冲器、能量转化器、开关电源、变频器和逆变器等保护电路中，尤其适用于 IGBT 、可控硅、达林顿线路中作吸收电容用。
二、主要参数：
1.环境温度： -40 ℃--+70 ℃；
2.电容量偏差：±10%(K)、±5%(J)；
3.额定直流电压(VRDC)： 630 1200 1600 2000 2500 3000VDC
额定交流电压(VRAC)： 380 500 630 660 700 750 VAC
直流浪涌电压(VPKDC)：1000 1600 2000 2400 3000 3500VDC；
4.实验电压：引线与引线之间 1.5 VRDC 10S @25 ℃； 引线与壳之间 2KVAC 60S @25 ℃ ；
5.固有电感：≤ 1Nh/mm ( 包括电容器长度和引线长度 )；
6.损耗角正切值：CR ≤ 1.5 μF tg ≤ 5 × 10 -4 (1KHZ 测量 ) ； CR > 1.5 μF tg ≤ 8 × 10 -4 (1KHZ 测量 ) ；
7.绝缘电阻： τ≥ 30000S 30GΩ ( 60S，100 V DC 测量 )；
8.容量稳定性： -4% （额定直流电压下 30000 小时）。
|
 |
型号 Type |
标称容量CR |

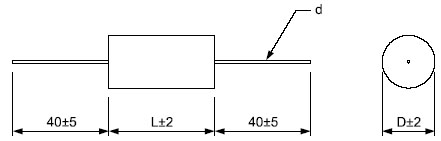

外形尺寸(mm） |
du/dt |
峰值电流 |
最大波动电流 |
ESR @100KHZ |
| (μF) |
Ф D±2 |
L±2 |
Ф d |
(V/ μS) |
Ipk (A) |
IRMS (A) |
最大值 (mΩ) |
| 630Vdc系列：380Vac、Vpk=1000Vdc |
| MPA224J063 |
0.22μF |
14 |
22 |
0.8 |
485 |
140 |
6 |
6 |
| MPA334J063 |
0.33μF |
14 |
33 |
0.8 |
485 |
160 |
6.5 |
5.5 |
| MPA474J063 |
0.47μF |
16 |
33 |
0.8 |
485 |
228 |
8 |
4.2 |
| MPA684J063 |
0.68μF |
19 |
33 |
1.0 |
485 |
330 |
9 |
3.3 |
| MPA105J063 |
1.0μF |
24 |
33 |
1.0 |
485 |
485 |
9 |
2.6 |
| MPA155J063 |
1.5μF |
23 |
44 |
1.2 |
325 |
488 |
12 |
2.8 |
| MPA225J063 |
2.2μF |
25 |
44 |
1.2 |
325 |
715 |
12 |
2.5 |
| MPA305J063 |
3.0μF |
29 |
44 |
1.2 |
300 |
780 |
12 |
2.6 |
| MPA335J063 |
3.3μF |
30 |
53 |
1.2 |
245 |
808 |
12 |
2.7 |
| MPA395J063 |
3.9μF |
33 |
53 |
1.2 |
245 |
955 |
12 |
2.4 |
| MPA475J063 |
4.7μF |
36 |
53 |
1.2 |
245 |
1151 |
12 |
2.1 |
| MPA475J063S |
4.7μF |
27 |
44 |
1.2 |
245 |
1151 |
12 |
2.1 |
| MPA565J063 |
5.6μF |
39 |
53 |
1.2 |
245 |
1372 |
12 |
1.9 |
| (μF) |
Ф D±2 |
L±2 |
Ф d |
(V/ μS) |
Ipk (A) |
IRMS (A) |
最大值 (mΩ) |
|
| 1200Vdc系列：500Vac、Vpk=1600Vdc |
| MPA473J120 |
0.047μF |
14 |
22 |
0.8 |
485 |
140 |
6 |
6 |
| MPA683J120 |
0.068μF |
14 |
33 |
0.8 |
485 |
160 |
6.5 |
5.5 |
| MPA104J120 |
0.1μF |
14 |
33 |
0.8 |
485 |
228 |
8 |
4.2 |
| MPA154J120 |
0.15μF |
16 |
33 |
1.0 |
485 |
330 |
9 |
3.3 |
| MPA224J120 |
0.22μF |
20 |
33 |
1.0 |
485 |
485 |
9 |
2.6 |
| MPA334J120 |
0.33μF |
19 |
44 |
1.2 |
325 |
488 |
12 |
2.8 |
| MPA474J120 |
0.47μF |
22 |
44 |
1.0 |
325 |
715 |
12 |
2.5 |
| MPA684J120 |
0.68μF |
25 |
44 |
1.0 |
245 |
808 |
12 |
2.7 |
| MPA824J120 |
0.82μF |
26 |
44 |
1.0 |
245 |
955 |
12 |
2.4 |
| MPA105J120 |
1.0μF |
28 |
44 |
1.0 |
245 |
1151 |
12 |
2.1 |
| MPA155J120 |
1.5μF |
30 |
53 |
1.2 |
245 |
1372 |
12 |
1.9 |
| MPA225J120 |
2.2μF |
35 |
52 |
1.2 |
225 |
1490 |
12 |
1.8 |
| MPA305J120 |
3.0μF |
39 |
52 |
1.2 |
225 |
1650 |
13 |
1.7 |
| 特殊规格 10μF/1200V 方形 宽54× 厚40× 高45 |
| 1600Vdc系列：630Vac、Vpk=2000Vdc |
| MPA683J160 |
0.068μF |
12 |
32 |
0.8 |
1225 |
83 |
4 |
13.5 |
| MPA104J160 |
0.1μF |
15 |
32 |
0.8 |
1225 |
122 |
5.5 |
9.5 |
| MPA154J160 |
0.15μF |
18 |
32 |
1.0 |
1225 |
184 |
7 |
7 |
| MPA224J160 |
0.22μF |
21 |
32 |
1.0 |
1225 |
269 |
9 |
5.1 |
| MPA334J160 |
0.33μF |
22 |
44 |
1.0 |
800 |
264 |
9 |
5 |
| MPA474J160 |
0.47μF |
25 |
44 |
1.2 |
800 |
376 |
11 |
3.8 |
| MPA684J160 |
0.68μF |
31 |
44 |
1.2 |
800 |
544 |
12 |
3.2 |
| MPA105J160 |
1.0μF |
32 |
53 |
1.0 |
575 |
575 |
12 |
3.6 |
| MPA155J160 |
1.5μF |
38 |
53 |
1.2 |
575 |
862 |
12 |
2.7 |
| 特殊规格 16μF/1600V 方形 宽88× 厚41× 高60 |
| 2000Vdc系列：660Vac、Vpk=2400Vdc |
| MPA473J200 |
0.047μF |
11 |
44 |
0.8 |
1000 |
47 |
4 |
22 |
| MPA683J200 |
0.068μF |
12.5 |
44 |
0.8 |
1000 |
68 |
5.5 |
16.8 |
| MPA104J200 |
0.1μF |
15 |
44 |
1.0 |
1000 |
100 |
7 |
14.5 |
| MPA154J200 |
0.15μF |
18 |
44 |
1.0 |
1000 |
150 |
9 |
8.3 |
| MPA224J200 |
0.22μF |
21 |
44 |
1.0 |
1000 |
220 |
9 |
6 |
| MPA334J200 |
0.33μF |
25.5 |
44 |
1.2 |
1000 |
330 |
12 |
4.4 |
| MPA474J200 |
0.47μF |
30.5 |
44 |
1.2 |
1000 |
470 |
12 |
3.3 |
| MPA684J200 |
0.68μF |
30 |
33 |
1.2 |
650 |
442 |
12 |
3.8 |
| MPA105J200 |
1.0μF |
37 |
56 |
1.2 |
650 |
650 |
12 |
3.1 |
| MPA225J200 |
2.2μF |
截面椭圆 长58×厚25×宽38 |
600 |
1300 |
13 |
2.8 |
| (μF) |
Ф D±2 |
L±2 |
Ф d |
(V/ μS) |
Ipk (A) |
IRMS (A) |
最大值(mΩ) |
|
| 2500Vdc系列：700Vac、Vpk=3000Vdc |
| MPA333J250 |
0.033μF |
13 |
32 |
0.8 |
2150 |
71 |
4 |
22 |
| MPA473J250 |
0.047μF |
15 |
32 |
0.8 |
2150 |
101 |
5 |
15 |
| MPA683J250 |
0.068μF |
19 |
32 |
1.0 |
2150 |
146 |
6.5 |
11 |
| MPA104J250 |
0.1μF |
23 |
32 |
1.0 |
2150 |
215 |
8.5 |
7.5 |
| MPA154J250 |
0.15μF |
23 |
44 |
1.0 |
1350 |
202 |
9 |
7.7 |
| MPA224J250 |
0.22μF |
26 |
44 |
1.2 |
1350 |
297 |
11 |
5.5 |
| MPA334J250 |
0.33μF |
27 |
53 |
1.2 |
900 |
297 |
12 |
5.4 |
| MPA474J250 |
0.47μF |
32 |
53 |
1.2 |
900 |
423 |
12 |
4.1 |
| MPA684J250 |
0.68μF |
38 |
53 |
1.2 |
900 |
612 |
12 |
3.4 |
| 3000Vdc系列：750Vac、Vpk=3500Vdc |
| MPA103J300 |
0.01μF |
10 |
32 |
0.8 |
2750 |
28 |
2 |
61.5 |
| MPA153J300 |
0.015μF |
12 |
32 |
0.8 |
2750 |
41 |
3 |
41.5 |
| MPA223J300 |
0.022μF |
14 |
32 |
0.8 |
2750 |
60 |
4 |
28.5 |
| MPA333J300 |
0.033μF |
17 |
32 |
1.0 |
2750 |
90 |
5 |
19.5 |
| MPA473J300 |
0.047μF |
21 |
32 |
1.0 |
2750 |
129 |
7 |
14 |
| MPA683J300 |
0.068μF |
19 |
44 |
1.0 |
1600 |
110 |
8 |
12.5 |
| MPA104J300 |
0.1μF |
23 |
44 |
1.2 |
1600 |
160 |
11 |
9 |
| MPA154J300 |
0.15μF |
28 |
44 |
1.2 |
1600 |
240 |
12 |
6.5 |
| MPA224J300 |
0.22μF |
29 |
53 |
1.2 |
1000 |
220 |
12 |
5.8 |
| MPA334J300 |
0.33μF |
35 |
53 |
1.2 |
1000 |
330 |
12 |
4.3 |
| MPA394J300 |
0.39μF |
38 |
53 |
1.2 |
1000 |
390 |
12 |
3.8 |
| MPA684J300 |
0.68μF |
截面椭圆 长58×厚17× 宽28 |
900 |
420 |
12 |
3.5 |
| 高 压 系 列 |
| 型号 Type |
标称容量CR
/直流耐压 (μF/V) |
外形尺寸(mm）（截面椭圆） |
du/dt |
峰值电流 |
最大波动电流 |
ESR@100KHZ |
| 长L±2 |
厚T±2 |
宽w±2 |
(V/ μS) |
Ipk (A) |
IRMS (A) |
最大值(mΩ) |
| MPA224J400 |
0.22μF/4000V |
61 |
22 |
34 |
2150 |
71 |
4 |
22 |
| MPA224J600 |
0.22μF/6000V |
72 |
27 |
41 |
2150 |
101 |
5 |
15 |
| MPA474J600 |
0.47μF/6000V |
86 |
32 |
45 |
2150 |
146 |
6.5 |
11 |
| MPA103J630 |
0.01μF/6300V |
56 |
7 |
8 |
2150 |
215 |
8.5 |
7.5 |
| MPA473J630 |
0.047μF/6300V |
56 |
16 |
26 |
1350 |
202 |
9 |
7.7 |
