您现在的位置: 首页 >> 产品中心 >> 无感电容 >> EACO无感电容

EACO无感电容产品型号

chanpin logo
无 感 电 容
EACO公司生产的电容涵盖广泛。强大的开发设计能力、快速的交货、具有竞争力的价格、为电力电子行业提供各种薄膜电容解决方案。产品主要针对大电流、高频、高压场合,用于IGBT、IPM、GTO、MOSFET突波吸收。
EACO电容主要包括STM、STD、STC、STB、STF、STS、STE、SDD、SDH九大系列:
xiaotu STM系列:电容量0.047 - 10μF,额定电压 700 - 3000 Vdc,方壳直接安装,高du/dt,用于IGBT吸收;
xiaotu STD系列:电容量0.068 – 8.5μF,额定电压 700 - 3000 Vdc, 引线轴向,高du/dt,用于IGBT吸收;
xiaotu STC系列:电容量0.0047 - 5.6μF,额定电压 700 - 3000 Vdc, 径向外壳焊脚,高du/dt,用于IGBT吸收;
xiaotu STB系列:电容量0.001 - 1.5μF,额定电压 630 - 2000 Vdc, 径向外壳焊脚,高du/dt,用于高脉冲电路;
xiaotu STF系列:电容量0.068 - 12μF,额定电压 700 - 3000 Vdc,方壳直接安装,用于吸收和开关电路;
xiaotu STS系列:电容量0.01 - 10μF,额定电压 700 - 3000 Vdc, 引线轴向,用于吸收和开关电路;
xiaotu STE系列:电容量0.01 - 9μF,额定电压700 - 3000 Vdc, 径向外壳,用于吸收和开关电路;
xiaotu SDD系列:电容量0.01 - 9μF,额定电压4000 - 20000 Vdc,螺栓轴向,用于GTO吸收和阻尼电路;
xiaotu SDH系列:电容量0.22 -11μF,额定电压 2400 - 8000 Vdc,螺栓轴向,用于GTO吸收。

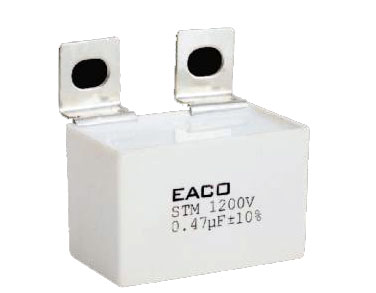

其中STM系列IGBT直接安装型无感电容,方壳型外形。部分型号列表如下,具体请参见其PDF资料。
eaco1 tu
STM系列方壳直接安装型无感电容 外形尺寸图
Order Code Cap Dimention(mm) du/dt
(V/μS)
Ipeak
(A)
Irms@25℃
@10kHZ
ESR@10Khz
(mΩ)
L B H
Un 700VDC,Urms 380V,Us 1050V
STM-700-1.0-&P# 1.0 42.5 24.5 27.5 325 325 15.0 3.2
STM-700-1.2-&P# 1.2 42.5 24.5 27.5 325 390 16.0 3.1
STM-700-1.5-&S# 1.5 42.5 22 30.0 325 487 18.0 2.8
STM-700-2.0-&P# 2.0 42.5 33.5 35.5 325 650 22.0 2.5
STM-700-3.0-&P# 3.0 42.5 33 45.0 325 975 26.0 2.1
STM-700-3.5-&S# 3.5 42.5 30 45.0 325 1134 26.5 2.0
STM-700-4.0-&P# 4.0 57.5 30 45.0 220 880 27.0 2.3
STM-700-5.0-&S# 5.0 57.5 30 45.0 220 1100 30.5 2.1
STM-700-6.8-&S# 6.8 57.5 35 50.0 220 1496 32 2.0
STM-700-10.0-&S# 10.0 57.5 42.5 56.0 220 2200 33.0 1.3
Un 1200VDC,Urms 500V,Us 1800V
STM-1200-0.22-&P# 0.22 42.5 24.5 27.5 650 143 11.5 5.2
STM-1200-0.33-&P# 0.33 42.5 24.5 27.5 650 210 12.0 5.1
STM-1200-0.39-&S# 0.39 42.5 17.0 28 650 254 12.5 4.6
STM-1200-0.47-&P# 0.47 42.5 24.5 27.5 650 308 14.0 4.1
STM-1200-0.56-&S# 0.56 42.5 22.0 30.0 650 364 14.0 3.7
STM-1200-0.68-&P# 0.68 42.5 33.5 35.5 650 442 19.0 3.3
STM-1200-0.82-&S# 0.82 42.5 28.0 37.0 650 533 19.5 3.0
STM-1200-1.0-&P# 1.0 42.5 33.5 35.5 650 650 20.5 2.7
STM-1200-1.2-&P# 1.2 42.5 33.0 45.0 650 780 23.5 2.4
STM-1200-1.5-&S# 1.5 42.5 30.0 45.0 650 975 24.5 2.1
STM-1200-2.0-&P# 2.0 57.5 30.0 45.0 455 910 27.0 1.7
STM-1200-2.2-&P# 2.2 57.5 35.0 50.0 455 1001 30.0 2.4
STM-1200-2.5-&P# 2.5 57.5 35.0 50.0 455 1138 31.0 2.3
STM-1200-3.0-&P# 3.0 57.5 35.0 50.0 455 1365 32.0 2.1
STM-1200-4.5-&S# 4.5 57.5 42.5 56.0 455 2047 33.0 1.7
Un 1500VDC,Urms 570V,Us 2250V
STM-1500-0.33-&P# 0.33 42.5 24.5 27.5 800 264 13.5 4.6
STM-1500-0.39-&S# 0.39 42.5 22.0 30.0 800 312 13.5 4.3
STM-1500-0.47-&P# 0.47 42.5 33.5 35.5 800 376 18.0 3.7
STM-1500-0.68-&P# 0.68 42.5 33.5 35.5 800 544 19.5 3.1
STM-1500-1.0-&P# 1.0 42.5 33.0 45.0 800 800 23.0 2.5
STM-1500-1.2-&P# 1.2 57.5 30.0 45.0 560 672 25.0 2.8
STM-1500-1.5-&P# 1.5 57.5 35.0 50.0 560 840 28.0 2.5
STM-1500-1.8-&P# 1.8 57.5 35.0 50.0 560 1008 29.5 2.3
STM-1500-2.5-&S# 2.5 57.5 42.5 56.0 560 1400 31.0 1.8
Un 2000VDC,Urms 630V,Us 3000V
STM-2000-0.10-&P# 0.10 42.5 24.5 27.5 1000 100 8.0 13.0
STM-2000-0.15-&P# 0.15 42.5 24.5 27.5 1000 150 10.5 7.5
STM-2000-0.22-&S# 0.22 42.5 22.0 30.0 1000 220 11.5 5.1
STM-2000-0.33-&P# 0.33 42.5 33.5 35.5 1000 330 16.5 4.1
STM-2000-0.39-&P# 0.39 42.5 33.5 35.5 1000 390 17.5 3.6
STM-2000-0.47-&P# 0.47 42.5 33.0 45.0 1000 470 20.5 3.2
STM-2000-0.56-&P# 0.56 42.5 33.0 45.0 1000 560 21.5 3.2
STM-2000-0.68-&P# 0.68 57.5 30.0 45.0 700 476 22.5 3.5
STM-2000-0.82-&P# 0.82 57.5 30.0 45.0 700 574 24.0 3.1
STM-2000-1.0-&P# 1.0 57.5 35.0 50.0 700 700 27.0 2.8
STM-2000-1.2-&P# 1.2 57.5 35.0 50.0 700 840 29.0 2.4
STM-2000-1.8-&P# 1.8 57.5 42.5 56.0 700 1260 31.0 2.0
Un 2500VDC,Urms 700V,Us 3750V
STM-2500-0.10-&P# 0.10 42.5 24.5 27.5 1350 135 9.0 11.2
STM-2500-0.22-&S# 0.22 42.5 28.0 37.0 1350 297 14.5 5.2
STM-2500-0.33-&S# 0.33 42.5 33.0 45.0 1350 445 18.0 3.8
STM-2500-0.47-&S# 0.47 57.5 30.0 45.0 945 444 22.0 3.4
STM-2500-0.56-&S# 0.56 57.5 30.0 45.0 945 530 22.5 3.5
STM-2500-0.68-&P# 0.68 57.5 35.0 50.0 945 642 25.0 3.2
STM-2500-0.75-&P# 0.75 57.5 35.0 50.0 945 709 25.5 3.1
STM-2500-1.0-&S# 1.0 57.5 42.5 56.0 945 945 28.0 2.8
Un 3000VDC,Urms 750V,Us 4500V
STM-3000-0.047-&P# 0.047 42.5 24.5 27.5 1600 75 7.4 17.0
STM-3000-0.068-&S# 0.068 42.5 17.0 28.0 1600 108 8.5 12.0
STM-3000-0.10-&P# 0.10 42.5 33.5 35.5 1600 160 12.0 8.5
STM-3000-0.15-&P# 0.15 42.5 33.5 35.5 1600 240 14.5 6.1
STM-3000-0.22-&P# 0.22 42.5 33.0 45.0 1600 352 17.6 1.3
STM-3000-0.22-&S# 0.22 42.5 30.0 45.0 1600 352 17.0 1.3
STM-3000-0.33-&P# 0.33 57.5 30.0 45.0 870 288 21.0 4.2
STM-3000-0.47-&P# 0.47 57.5 35.0 50.0 870 408 23.0 3.9
STM-3000-0.56-&S# 0.56 57.5 35.0 50.0 870 487 23.0 3.8
STM-3000-0.82-&S# 0.82 57.5 42.5 56.0 870 714 26.0 3.0
