德国 EPCOS(爱普科斯)铝电解电容 全系列型号与选型 (11 个系列 / 16~600V / 560~680,000µF,螺栓端子型,点击按钮下载原厂 PDF 数据手册)

一、系列概述

EPCOS(爱普科斯)标志德国 EPCOS(爱普科斯,EPCOS AG,原西门子-松下电子零件集团独立上市公司,现为 TDK 集团旗下 TDK Electronics 品牌)螺栓端子铝电解电容以大容量、低 ESR、高纹波电流著称,覆盖 85℃ 标准工业型、5000h 延长寿命型、105℃ 高温型、10000~15000 小时超长寿命型与 600V 高压型等 11 个系列,额定电压 16~600V、容量 560~680,000µF,广泛用于开关电源、UPS、变频器、逆变电焊机及光伏、风电变流器的整流滤波与母线支撑。

本页以询价最集中的三大主力系列为主,每个系列一张卡片:外形图、特点参数、具体型号明细与原厂数据手册下载按钮——B43310 / B43330(85℃ 标准工业型)、B43455 / B43457(85℃ 超长寿命 10000h)、B43456 / B43458(85℃ 超长寿命 12000h、扩展电压至 550V);B43320、B43360、B43464、B43564、B43700、B43740、B43750、B41456 等系列在「五、其他系列概述」中列出特点与常用型号。本页未列出的 EPCOS / TDK 型号同样接受询价——原装正品长期供应,型号齐全、库存充足,提供选型计算与技术支持。

二、应用场景

  • ◆ 变频器与伺服驱动:直流母线支撑与整流滤波,400V / 450V 档以 B43310 / B43330 为主力,要求长寿命时选 B43455 / B43456;
  • ◆ UPS 不间断电源:高纹波电流需求选 B43564 / B43584、B43750 / B43770;长寿命场合选 B43464、B43455 系列;
  • ◆ 光伏与风电变流器:母线电压高、环境温度波动大,常用 B43455 / B43456(350~550V)与 B43740 / B43760(105℃);
  • ◆ 逆变电焊机与开关电源:大容量、耐高峰值电流,低压大容量侧选 B41456 / B41458(16~100V);
  • ◆ 高压变频与高压电源:600V 母线用 B43700 / B43720 单只直挂,减少串联个数;
  • ◆ 老旧设备维修替换:B43310 / B43330 等老系列国内存量设备多,可按原型号采购替换,安装尺寸与多数厂家兼容。

三、产品系列总览(11 个系列)

下表按系列汇总温度等级、使用寿命、电压与容量范围与应用方向,便于按工况快速定位系列;各系列的型号明细见「四、主力系列详解」与「五、其他系列概述」。

系列特点温度
(℃)
使用寿命
(h)
电压
(VDC)
容量
(µF)
应用
B43310/B43330标准工业型852000400~4501,000~15,000变频器 / UPS / 电源
B43320/B43340延长寿命型855000350~4501,000~18,000变频器 / UPS
B43360/B43380高温型1052000400~4501,000~12,000高温环境
B43455/B43457超长寿命型8510000350~4501,000~15,000变频器 / 光伏 / 风电
B43456/B43458超长寿命 · 扩展电压8512000350~550560~18,000变频器 / 光伏 / UPS
B43464/B43484标准型855000350~4501,000~12,000UPS / 变频器
B43564/B43584高纹波 · 长寿命8512000~15000200~500820~33,000专业电源
B43700/B43720高压 600V8560006001,200~6,800高压变频器
B43740/B43760高温长寿命1056000350~5001,000~18,000工业 / 电动车
B43750/B43770超高纹波(110A)1058000350~450560~5,300专用电源
B41456/B41458低压长寿命851200016~1002,200~680,000专业电源

注:B43310 / B43320 / B43360 / B43455 为顶部螺栓 / 环夹安装;B43330 / B43340 / B43380 / B43456 为底部螺栓安装(EPCOS 特有)。同系列两种安装方式的电气参数相同。

四、主力系列详解(B43310 / B43330、B43455 / B43457、B43456 / B43458)

以下三个系列覆盖了中国市场询价与现货的绝大部分需求:B43310 / B43330 为 85℃ 标准工业基准款,B43455 / B43457 为 10000 小时超长寿命型,B43456 / B43458 为 12000 小时超长寿命且扩展电压至 550V。每个系列列出常用型号明细与原厂数据手册。

1. B43310 / B43330 系列 | 85℃ 标准工业型 · 主力滤波
EPCOS B43310(顶部螺栓)与 B43330(底部螺栓)外形

定位:EPCOS 螺栓型铝电解电容的基准款,中国市场询价与现货最集中的 EPCOS 系列,85℃ 下额定寿命 2000 小时。

结构工艺:全焊结构确保可靠电气接触;铝外壳带绝缘套管、带安全阀,RoHS 兼容;具备高可靠性与高耐纹波电流能力。

安装方式:B43310 为顶部螺栓 / 开口环夹安装,B43330 为底部螺栓安装(EPCOS 特有);两者电气参数相同,仅安装结构不同。

温度与寿命:工作温度 -25~+85℃,容值偏差 ±20%(M),浪涌电压 1.10×VR;环境温度 45℃ 以下时实际预期寿命可超 50,000 小时,满足通用变频器、中高压变频器对电解电容的寿命要求。

容量与电压:400V 档 1,000~15,000µF、450V 档 1,800~15,000µF,本页列出 50 个常用型号。

选型判断:400V / 450V 工业级整流滤波通用首选;要求更长寿命看 B43455 / B43456(寿命 5~6 倍),更高纹波看 B43564。具体型号如下表。

序号型号容量
(µF)
ESR typ(mΩ)
@120Hz 20℃
纹波电流(A)
@120Hz 40℃
罐身直径 × 罐高
(mm)
总高度
(mm)
螺栓
400V 系列(额定 400VDC,浪涌 450VDC)
1B433*0A9228M0002,2008717.3Φ51.6×130136.5M5
2B433*0C9228M0002,2008717.0Φ64.3×96102.5M5
3B433*0A9278M0002,7007118.9Φ64.3×96102.5M5
4B433*0A9338M0003,3005822.6Φ64.3×115121.5M5
5B433*0A9398M0003,9004925.8Φ64.3×130136.5M5
6B433*0A9478M0004,7004128.5Φ76.9×115120.8M6
7B433*0A9568M0005,6003432.5Φ76.9×130135.8M6
8B433*0A9688M0006,8002838.8Φ76.9×155160.8M6
9B433*0A9828M0008,2002347.7Φ91.0×157162.5M6
10B433*0A9109M00010,0001949.2Φ91.0×157162.5M6
11B433*0A9129M00012,0001659.6Φ91.0×196201.5M6
12B433*0A9159M00015,0001369.7Φ91.0×220225.5M6
13B43310-A9108-A1,000——Φ51.6×6571.0M5
14B43310-B9228-A2,2008717.0Φ51.6×105111.0M5
15B43310-J9228-A2,2008717.0Φ64.3×8085.2M5
16B43310-B9338-M3,3005822.0Φ64.3×105111.5M5
17B43310-S9338-A0023,3005822.0Φ64.3×105111.5M5
18B43310-S9398-M0013,9004925.0Φ64.3×112118.5M5
19B43310-B9478-M4,7004128.0Φ76.9×105111.5M6
20B43310-B9478-A0014,7004128.0Φ76.9×105111.5M6
21B43310-J9478-M4,7004128.0Φ76.9×113119.5M5
22B43310-J9478-A0824,7004128.0Φ76.9×115120.8M5
23B43310-J9568-M5,6003432.0Φ76.9×128134.5M5
24B43310-J9568-A0825,6003432.0Φ76.9×130135.8M5
25B43310-J9688-A16,8002838.0Φ76.9×153.5159.5M5
26B43310-J9688-A0826,8002838.0Φ76.9×155160.8M5
27B43310-B9688-M6,8002838.0Φ76.9×143149.5M6
28B43310-B9688-A0016,8002838.0Φ76.9×143149.5M6
29B43310-B9828-M8,2002347.0Φ91.0×144149.5M6
30B43310-S9828-A0018,2002347.0Φ91.0×144149.5M6
31B43310-S9828-M0018,2002347.0Φ76.9×155160.8M5
32B43310-J9109-M10,0001949.0Φ91.0×130136.5M6
33B43310-J9109-A00110,0001949.0Φ91.0×130136.5M6
34B43310-J9109-A00210,0001949.0Φ91.0×130136.5M5
35B43310-B9129-M12,0001659.0Φ91.0×170175.5M6
36B43310-S9129-A00312,0001659.0Φ91.0×170175.5M6
37B43310-J9159-M15,0001369.0Φ91.0×190195.5M6
38B43310-S9159-A00115,0001369.0Φ91.0×190195.5M6
450V 系列(额定 450VDC,浪涌 500VDC)
1B433*0A5188M0001,80010216.0Φ51.6×130136.5M5
2B433*0A5228M0002,2008317.3Φ64.3×96102.5M5
3B433*0A5278M0002,7006820.7Φ64.3×115121.5M5
4B433*0A5338M0003,3005524.2Φ64.3×130136.5M5
5B433*0A5398M0003,9004925.8Φ76.9×115120.8M6
6B433*0A5478M0004,7004129.8Φ76.9×130135.8M6
7B433*0A5568M0005,6003435.4Φ76.9×155160.8M6
8B433*0A5688M0006,8002840.7Φ91.0×157162.5M6
9B433*0A5828M0008,2002344.7Φ91.0×157162.5M6
10B433*0A5109M00010,0001954.3Φ91.0×196201.5M6
11B433*0A5129M00012,0001662.5Φ91.0×220225.5M6
12B43310-A5159-M00015,000——Φ91.0×——M6

注:型号中的 * 为安装方式代号——*=1 即 B43310(顶部螺栓 / 开口环夹安装),*=3 即 B43330(底部螺栓安装,EPCOS 特有),两者电气参数相同、仅安装结构不同;尺寸代码 A=标准、B=矮罐、C=大直径矮罐、J=紧凑型、S=特殊 / 定制;ESR 与纹波电流标注「—」的型号以 EPCOS 最新数据手册为准。

B43310 / B43330 PDF 数据手册
2. B43455 / B43457 系列 | 85℃ 超长寿命型(10000h)· 顶部螺栓 / 环夹安装

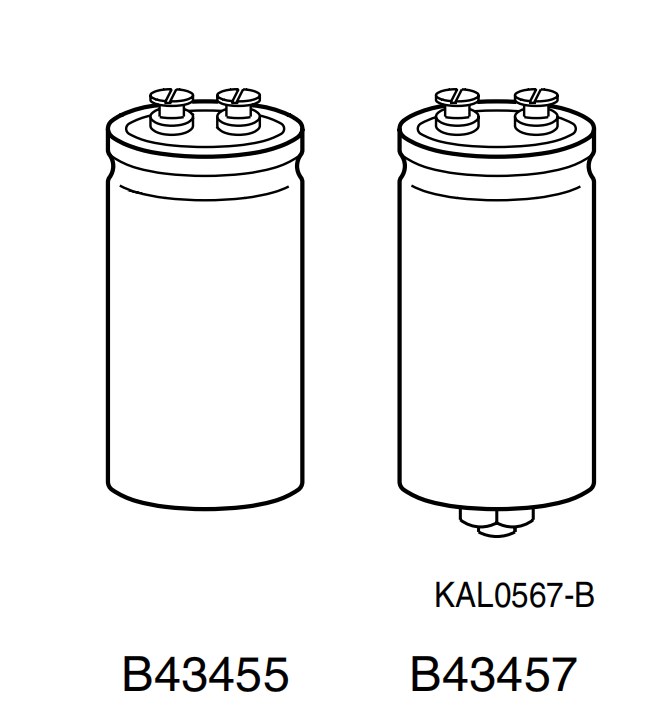

EPCOS B43455(顶部螺栓)与 B43457(底部螺栓)外形

定位:超长寿命系列——85℃ 下使用寿命 10,000 小时,为 B43310 系列(2000h)的 5 倍;高纹波电流能力、紧凑型设计、全焊结构、RoHS 兼容。

安装与配对:B43455 为顶部螺栓 / 环夹安装;B43457 为其配对系列,两者电气参数相同、仅端子结构不同。

温度与应用:工作温度 -40~+85℃;用于变频器、风力发电变流器、太阳能逆变器、UPS 电源与专业电源。

容量与电压:350~450V、1,000~15,000µF。常用型号如下表。

序号型号容量
(µF)
电压
(VDC)
尺寸
(mm)
寿命
(h)
备注
1B43455-S9338-M23,300400Φ64.3×10510,000超长寿命
2B43455-S9478-M24,700400Φ76.9×10510,000超长寿命
3B43455-S9478-M0024,700400Φ76.9×10510,000端子变体
4B43455-S9688-M16,800400Φ76.9×14310,000超长寿命
5B43455-S9109-M110,000400Φ91.0×14510,000超长寿命
6B43455-S9638-A16,300400—10,000定制容量
B43455 / B43457 PDF 数据手册
3. B43456 / B43458 系列 | 85℃ 超长寿命型(12000h)· 底部螺栓 · 扩展电压至 550V

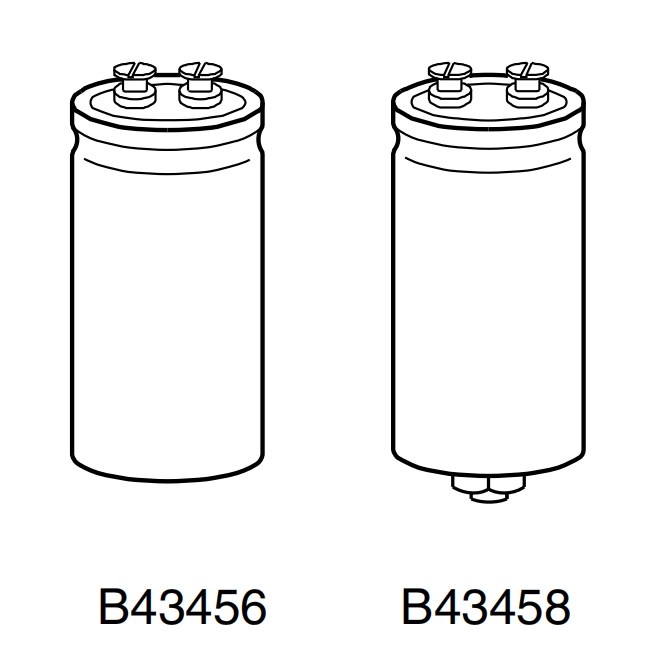

EPCOS B43456(底部螺栓)与 B43458 外形

定位:超长寿命 / 扩展电压系列——85℃ 下使用寿命 12,000 小时;电压范围 350~550V,超出 B43310 系列的 400~450V 范围,覆盖 500V 母线应用。

安装与配对:B43456 为底部螺栓安装(EPCOS 特有);B43458 为其配对系列,同样为底部螺栓安装。

温度与应用:工作温度 -40~+85℃;用于变频器、风力发电变流器、太阳能逆变器、UPS 电源与专业电源。

选型说明:表中 ESR 与纹波电流标「—」的型号以 EPCOS 最新数据手册为准;具体型号如下表。

序号型号容量
(µF)
电压
(VDC)
ESR
(mΩ)
纹波电流
(A)
尺寸
(mm)
备注
1B43456-K9688-M0006,800400——Φ76.9×143超长寿命
2B43456-S9658-M216,500400———定制容量
3B43456-S5228-M0012,200450———超长寿命
4B43456-K5478-M0004,700450———超长寿命
5B43456-A5338-M3,3004505212.0Φ76.9×105.7已确认规格
6B43456-S5568-M0035,600450———超长寿命
7B43456-S9658-M16,500400———超长寿命

配对系列 B43458(85℃ / 12000h,底部螺栓安装)

型号容量(µF)电压(VDC)备注
B43458-K5478-M0004,700450超长寿命,底部螺栓安装
B43456 / B43458 PDF 数据手册

五、其他系列概述(B43320 / B43360 / B43464 / B43564 / B43700 / B43740 / B43750 / B41456 等)

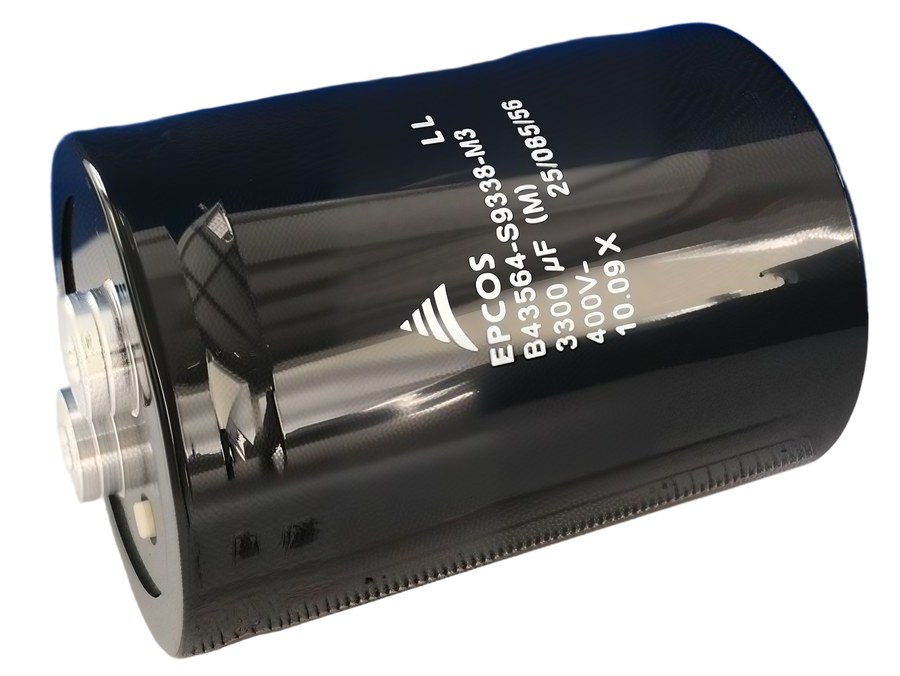

EPCOS B43564-S9338-M3 3300μF 400V 铝电解电容实物
B43564-S9338-M3
3,300µF 400V 实物

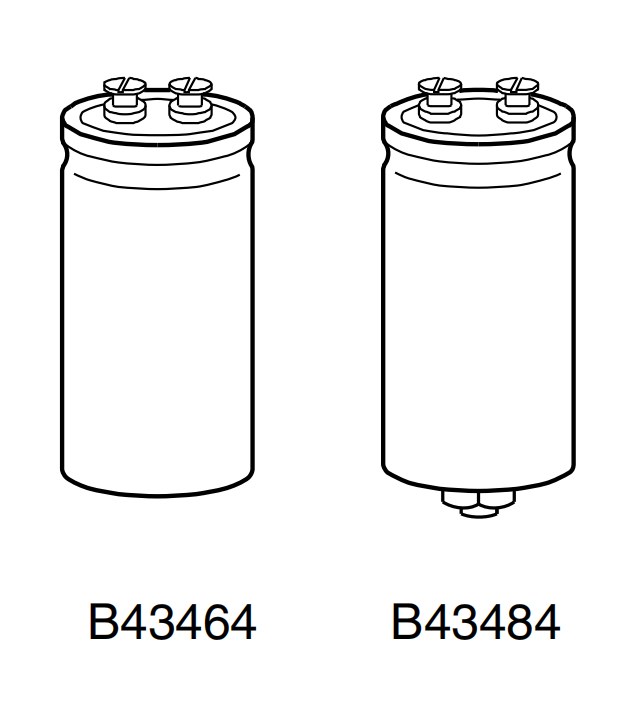

EPCOS B43464 系列外形尺寸
B43464 外形

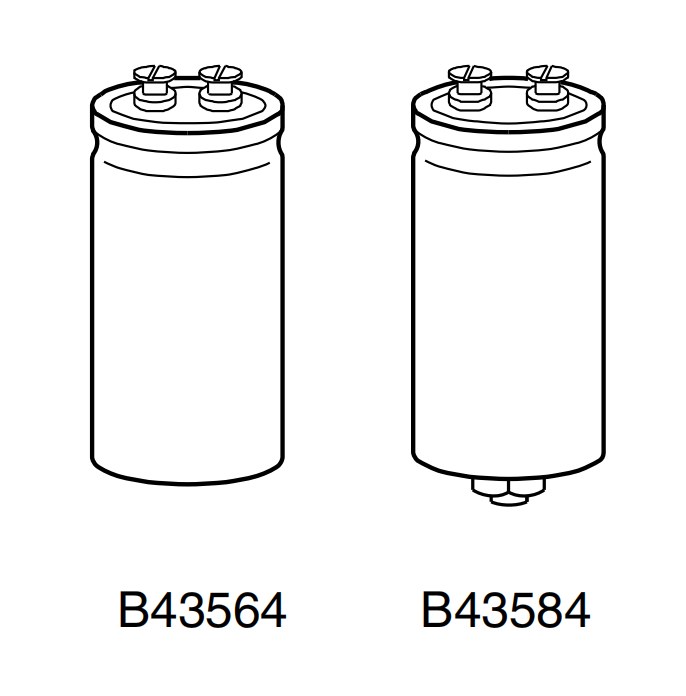

EPCOS B43564 系列外形尺寸
B43564 外形

1. B43320 / B43340(85℃ / 5000h,延长寿命型):B43310 / B43330 的延长寿命版本,85℃ 下使用寿命 5000 小时(标准型 2000 小时);电压范围 350~450V、容量 1,000~18,000µF;B43320 为顶部螺栓安装,B43340 为底部螺栓安装。市场常见型号 B43320-S9638-M4(6,300µF / 400V)。

2. B43360 / B43380(105℃ / 2000h,高温型):高温版本,最高工作温度 105℃(标准型 85℃),2000 小时额定寿命;电压范围 400~450V、容量 1,000~12,000µF;B43360 顶部螺栓安装、B43380 底部螺栓安装,适用于环境温度较高的工业场合。

3. B43464 / B43484(85℃ / 5000h,标准型):标准型 5000 小时寿命系列,电压范围 350~450V、容量 1,000~12,000µF;适用于 UPS 电源和变频器应用。

4. B43564 / B43584(85℃ / 12000~15000h,高纹波长寿命型):高纹波电流、长寿命系列,使用寿命达 12,000~15,000 小时;电压范围 200~500V、容量 820~33,000µF。市场常见型号:

型号容量(µF)电压(VDC)
B43564-S9228-M32,200400
B43564-S9428-M1/M34,200400
B43564-S9378-M1/M23,700400
B43564-S9528-M1/M25,200400
B43564-S9588-M15,800400
B43564-S9658-M1/M2/Q16,500400
B43584-S4109-Q1/Q410,000350

5. B43700 / B43720(85℃ / 6000h,600V 高压型):高压系列,额定电压 600VDC,使用寿命 6000 小时,容量范围 1,200~6,800µF;适用于高压变频器和高压电源;B43700 顶部螺栓安装、B43720 底部螺栓安装。

6. B43740 / B43760(105℃ / 6000h,高温长寿命型):高温长寿命系列,最高工作温度 105℃,使用寿命 6000 小时;电压范围 350~500V、容量 1,000~18,000µF;适用于工业和电动车应用。

7. B43750 / B43770(105℃ / 8000h,超高纹波型):超高纹波电流系列,纹波电流最高达 110A,105℃ 下使用寿命 8000 小时;电压范围 350~450V、容量 560~5,300µF;适用于专用电源和大功率设备。

8. B41456 / B41458(85℃ / 12000h,低压长寿命型):低压大容量系列,16~100V、2,200~680,000µF,85℃ 下使用寿命 12,000 小时;用于专业电源低压侧滤波。以上系列均可按需求订货,未列出手册的系列可向我们索取。

系列数据手册:B43320_B43340B43360_B43380B43464_B43484B43564_B43584

六、型号命名规则

以 B43310-A9478-M000 为例:

代码段代码含义
系列B43310产品系列号:B43310 = 顶部螺栓 / 环夹安装,B43330 = 底部螺栓安装
尺寸代码A罐身尺寸:A = 标准,B = 矮罐(同直径降高),C = 大直径矮罐,J = 紧凑型,S = 特殊 / 定制尺寸
电压代码99 = 400VDC,5 = 450VDC,4 = 350VDC,6 = 500VDC
容量代码4784,700µF。编码规则:前两位有效数字 ×10^(第三位-6) µF——108 = 1,000µF、228 = 2,200µF、478 = 4,700µF、109 = 10,000µF、129 = 12,000µF
容差代码MM = ±20%,A = -10% / +20%,A1 = -15% / +20%
端子代码000000 / 001 / 002 / 003 等表示端子形状、引出方式等细节变体

七、技术备注

  • ◆ B43310 / B43330 系列 85℃ 额定寿命为 2000 小时,但实际使用环境温度在 45℃ 以下时,预期寿命可达 50,000 小时以上(5 年以上),可满足通用变频器、中高压变频器对电解电容的一般要求。
  • ◆ 电解电容的实际使用寿命主要取决于环境温度与纹波电流等因素;纹波电流、电压、频率、空气湿度、大气压力等降额条件均可延长预期寿命。
  • ◆ 安装尺寸与大多数厂家兼容:B43310 为顶部螺栓安装,B43330 为 EPCOS 特有的底部螺栓安装,两者电气参数相同、仅安装结构不同。
  • ◆ B43455 / B43456 超长寿命系列的标称寿命为 B43310 系列的 5~6 倍;B43456 电压范围 350~550V,覆盖 500V 母线应用。
  • ◆ 不同尺寸代码(A / B / C / J / S)代表同一电气规格的不同罐身尺寸,以适应不同安装空间需求:通常 B = 矮罐(降低高度)、C = 大直径矮罐、J = 紧凑型(优化体积)、S = 特殊 / 定制尺寸。
  • ◆ 测试条件:ESR 为 120Hz / 20℃,纹波电流为 120Hz / 40℃;标「—」的型号以 EPCOS 最新数据手册为准。同一电气规格可能有多种罐身尺寸与端子变体,订货时请注明完整型号。

八、常见问题(FAQ)

Q1 EPCOS 电解电容现在还是 EPCOS 品牌吗?
A:EPCOS(爱普科斯,EPCOS AG)原为西门子-松下电子零件集团独立上市公司,2009 年并入 TDK 集团,现以 TDK Electronics 品牌运营、产品线沿用 EPCOS 名称,B43310、B43455 等系列与型号命名保持不变。我们供应的均为原装正品,可按型号核对原厂手册确认。

Q2 B43310 和 B43330 有什么区别?该选哪一个?
A:两者电气参数完全相同,仅安装结构不同:B43310 为顶部螺栓 / 开口环夹安装,B43330 为底部螺栓安装(EPCOS 特有)。选型取决于柜内安装方式与散热布置,型号中的 * 即为安装方式代号(*=1 为 B43310、*=3 为 B43330)。

Q3 B43310 系列只有 2000 小时寿命,实际够用吗?
A:85℃ / 2000 小时是额定条件。实际使用寿命主要取决于环境温度与纹波电流:在环境温度 45℃ 以下时,B43310 / B43330 的预期寿命可达 50,000 小时以上(5 年以上),可满足通用变频器、中高压变频器的一般要求。若环境恶劣或要求更长寿命,建议直接选用 B43455 / B43456(10000~12000h)。

Q4 需要更长寿命、更高电压或更高纹波,怎么选?
A:长寿命:B43455 / B43457(85℃ / 10000h)、B43456 / B43458(85℃ / 12000h,350~550V)、B43564 / B43584(85℃ / 12000~15000h,200~500V)。高压:B43700 / B43720 为 600VDC 单只系列(1,200~6,800µF)。高温:B43360 / B43380(105℃ / 2000h)、B43740 / B43760(105℃ / 6000h)。超高纹波:B43750 / B43770(纹波电流最高 110A,105℃ / 8000h)。低压大容量:B41456 / B41458(16~100V、2,200~680,000µF)。

Q5 400V 档和 450V 档怎么选?
A:按整流后直流母线的最高电压留足余量:400VDC 档浪涌电压 450VDC,450VDC 档浪涌电压 500VDC。380V 交流输入整流后的母线电压较高,一般按 450V 档选取;容量与安装空间受限时,可在同容量下选更小直径或更矮罐身的尺寸代码(B / J)。不确定时请把电路电压与柜内空间发给我们核算。

Q6 老系列型号停产了吗?还能买到吗?
A:B43310 / B43330、B43455 等系列仍在持续供货,其中 B43310 系列国内存量设备维护需求大,我们保有库存与供应渠道,可按原型号询价。若型号不确定,把设备铭牌或电容外壳照片发给我们,可协助反查型号与替代方案。
